L’ obiettivo di
minimizzare l’ impatto delle nuove volumetrie nell’ ambiente strutturale
esistente e la necessità di realizzare
un edificio ad alte prestazioni energetiche sono stati alla base delle nostre

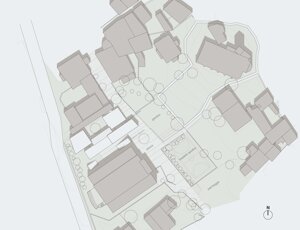

scelte progettuali. Abbiamo considerato la demolizione del vecchio edificio
scolastico come una occasione irripetibile sia per aprire le visuali dalla
piazza verso il lato sud ovest dell’ area caratterizzato dal panorama delle
montagne e sia per liberare da ingombranti manufatti le facciate delle due
recenti architetture poste in adiacenza al lotto di intervento. Si è anche
ritenuto che per ottimizzare al massimo l'esposizione e l'irraggiamento diretto
a sud-est il nuovo edificio si dovesse arretrare di 10,50 metri dalla

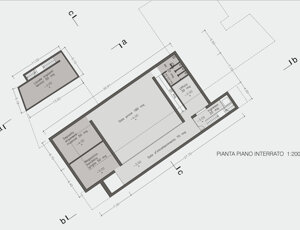

facciata della scuola elementare. Gli spazi della sala prove musica e dei
locali tecnici che non hanno necessità di un’ affaccio diretto verso l’ esterno
sono stati ubicati in volumi interrati.
Il risultato di queste semplici considerazioni è quello avere di
progettato un edificio esposto al sole in maniera ottimale, che si lega alle bianche facciate del tessuto
circostante diventando parte integrante del fronte architettonico che si
sviluppa lungo tutta la via e di avere concepito spazi esterni che si
rapportano in modo ottimale con l’ edificio diventandone un naturale
prolungamento . Dalla piazza, parte lastricata e parte a verde, avvengono gli
ingressi alla scuola materna e alla sala prove musicale favorendo la vivibilità
di questa parte di tessuto cittadino. L’ impianto sportivo all’ aperto è stato
ubicato nel lotto rialzato adiacente al parcheggio per liberare e rendere più
fruibile da tutti sia la piazza che il

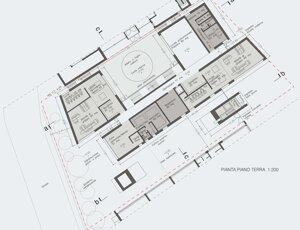

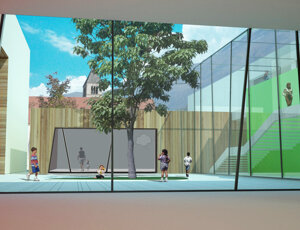

giardino. La materna si articola intorno ad una corte interna centrale
sulla quale si affacciano il locale polivalente posto vicino all’ ingresso, due
sezioni , il blocco distributivo vetrato e la grande sala dell’ edificio
pluriuso esistente. Questo spazio interno/esterno concepito come un’ estensione
delle attività che si svolgono internamente è protetto dai venti e può essere
fruito per periodi dell’ anno molto prolungati. Un albero ad alto fusto e a
foglia caduca posto al centro della
corte fungerà da termoregolatore. Affacciato sulla “corte interna“ il vano

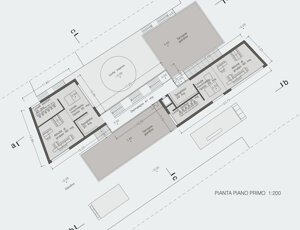

scala vetrato collega i locali a piano terra alle due sezioni del piano primo:
a questo livello si potrà accedere direttamente ai tetti giardino del piano
sottostante. Le quattro sezioni sono
ubicate nei due volumi contrapposti a doppio livello. Sono esposte a sud est
per captare già dal primo mattino l’ irraggiamento solare. Al piano terra, inoltre troverà collocazione
la mensa, collegata con le cucine e con accesso di servizio esclusivo verso
l'esterno e il locale polifunzionale della scuola aperto verso la corte interna
e inserito nel volume rivestito in legno posto a margine dell’ ingresso. In
questo volume ad un piano sono stati ricavati anche l’ ufficio, il wc, il

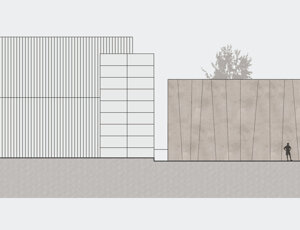

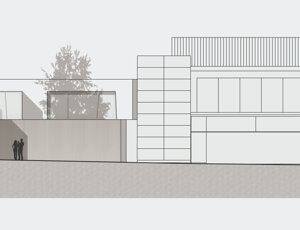

locale pulizia e l’ archivio. I prospetti dell’ edificio sono caratterizzati da
ampie superfici piene per diminuire la dispersione termica mentre le aperture
sono concentrate e di grandi dimensioni per captare i raggi del sole fin dalle
prime ore del giorno ed accrescere gli apporti energetici. Le finestre saranno
dotate di screen orizzontali orientabili per schermare il sole nei periodi
caldi dell’ anno. Un alto portale inclinato affacciato sulla piazza rappresenta
l’ ingresso alla sala prove musicali posizionata al piano interrato. Una scala
ed ascensore per disabili mette in collegamento la piazza con la sala d’
intrattenimento della sala prove musicali. Un lucernario inclinato contrapposto

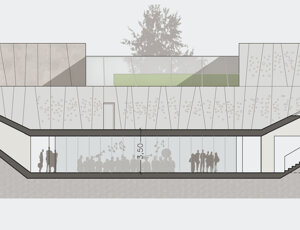

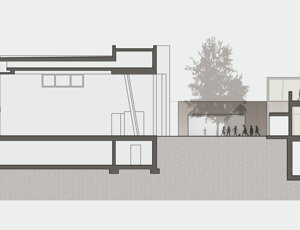

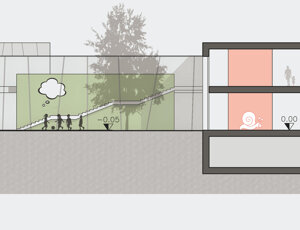

al volume d’ ingresso illuminerà lo spazio ipogeo. In sezione la particolare
forma del portale e del lucernario evoca uno strumento musicale. Il progetto
delle aree esterne parte dal presupposto che gli spazi all’aperto dei complessi
scolastici devono costituire una grossa risorsa per l’insegnamento, il gioco,
l’osservazione, la creatività, la socializzazione, il recupero delle tradizioni;
sul lato nord-est dell’ area a margine della piazza lastricata è stato previsto
un ampio giardino trattato a prato per essere utilizzato per il gioco anche dai
bambini della scuola. Questa configurazione si inserisce nel complesso delle
caratteristiche bioclimatiche dell'intervento, in quanto la vegetazione svolge
un’azione di primaria importanza nel controllo microclimatico del complesso.
- DESCRIZIONE
DEL SISTEMA COSTRUTTIVO E DEI MATERIALI
La strategia per
raggiungere l’ obbiettivo della certificazione energetica CasaClima A è stata
quella innanzitutto di realizzare un involucro altamente efficiente e ben
coibentato, prestando particolare attenzione a tutti i componenti disperdenti
in elevazione e in contatto con il terreno e che sfruttasse al massimo gli
apporti energetici solari grazie ad una ottimale esposizione. La limitazione
del fabbisogno energetico dell'edificio è accompagnata da scelte impiantistiche
volte alla ottimizzazione dell'uso dell'energia e alle limitazioni delle
emissioni in atmosfera.
Strutture e finiture
Mentre le strutture del piano interrato sono realizzate completamente in
calcestruzzo armato, per i piani fuori terra è stato utilizzato un sistema
costruttivo a pannelli in legno multistrato. Le pareti esterne saranno coibentate
mediante strato isolante del tipo a cappotto a doppio strato in fibra di legno
di 25 cm
di spessore; l'involucro sarà protetto da una barriera antivento. I prospetti
saranno finiti in maniera differenziata a seconda delle diverse facciate
dell'edificio mediante soluzioni che prevedono sistemi prestazionali che
coniugano minima manutenzione e massimo valore estetico. Per cui: pannelli cemento
fibro rinforzato del tipo aquapanel tinteggiato chiaro con profondi giunti
inclinati per evocare il ritmo di un bosco, tavolato di legno naturale a
tessitura verticale sul volume a margine dell’ ingresso, pannelli in acciaio
cor-ten per il volume a sud. I solai saranno in pannelli di legno multistrato
con spessore di cm 20,2 e composto da
più tavolati d’abete (7 strati) incrociati ed incollati. Al di sopra dei solai strutturali piani in pannelli
multistrato, saranno posati pacchetti di finitura con opportune prestazioni
termiche e acustiche differenziate per i diversi solai. Al piano terra e al
primo verranno privilegiate le prestazioni acustiche e in copertura sarà
realizzato un opportuno sistema di isolamento ad alto spessore in fibra di
legno finito con un sistema del tipo “
tetto giardino” per migliorare ulteriormente le prestazioni termiche
dell'involucro. Le pareti, contropareti e i divisori interni saranno
realizzati in cartongesso a doppio pannello da mm 12,5 con successiva rasatura
e coloritura finale con tinture
all'acqua atossiche; le pareti dei bagni verranno realizzate con doppio pannello
in gesso rivestito idrofugo sul quale posare a colla rivestimenti ceramici; i
pavimenti saranno in linoleum di differenti colori a seconda della destinazione
dei locali. Per i serramenti, anch’ essi in legno, è stato previsto un vetro a
triplo spessore con Ug pari a 0,70 W/mqK per massimizzare le prestazioni
termiche. Come già accennato sono state previste sulle grandi finestre dell schermature
orizzontali orientabili in alluminio necessarie per il raffrescamento nei
periodi caldi dell’ anno. Tutte le opere di lattoneria tipo scossaline, canali
e pluviali sono previste in rame. Le finestre dei locali accessori saranno
schermate da un sistema di microforature che evocano i fiocchi di neve per
rendere architettonicamente più compatti i prospetti. Impianti Dopo avere reso energicamente efficiente l’ involucro edilizio,
la strategia è stata quella dell’ ottimizzazione degli impianti anche
attraverso l' uso di energie rinnovabili e della limitazione delle emissioni in
atmosfera. Per quanto riguarda il riscaldamento è prevista l'istallazione di
pannelli radianti a pavimento allacciati con uno scambiatore di calore alla
rete di teleriscaldamento. Si prevede la ventilazione meccanica controllata con
recupero di calore per il ricambio dell'aria degli ambienti. Il raffrescamento
estivo dei locali avverrà tramite batteria di acqua refrigerata istallata sul
canale di mandata della ventilazione meccanica controllata. Veranno istallati
dei pannelli solari termici per la copertura del fabbisogno di acqua calda
sanitaria nei periodi in cui il teleriscaldamento non è in funzione. E'
prevista l'istallazione di pannelli fotovoltaici sul tetto, a copertura
parziale del fabbisogno elettrico dell'edificio.
